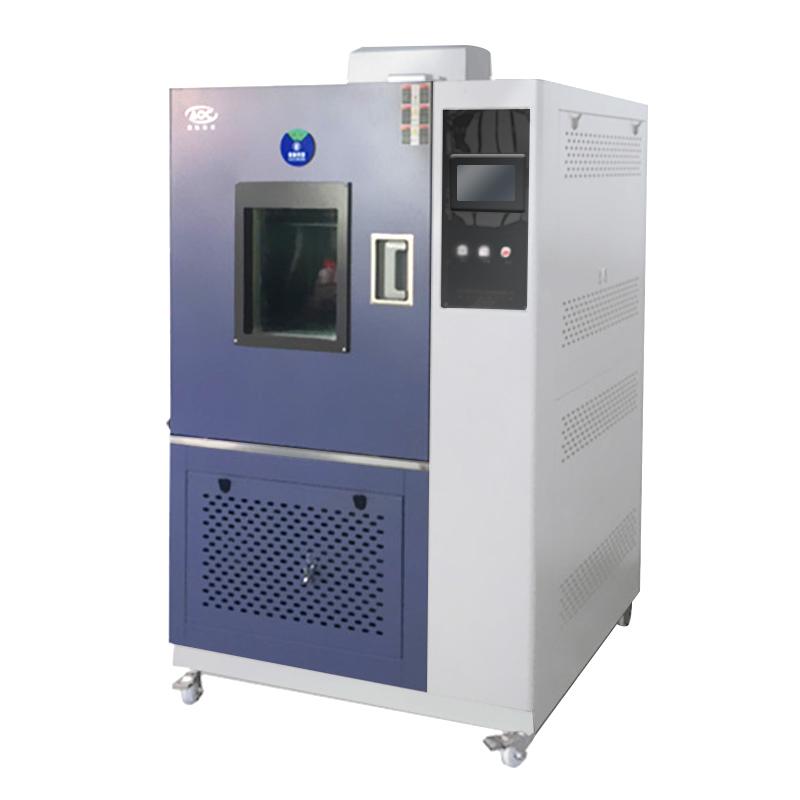

奥科GDJS-500D高低温交变湿热试验箱是一款中型容积的高性能产品，专为电工电子产品、元器件、零部件及其材料的湿热耐久性测试而设计。该试验箱拥有坚固的整体结构，采用高质量材料制成，包括1.0mm SUS304B不锈钢内胆和超细玻璃保温棉，确保了出色的保温性能和密封性能。多层导电膜钢化中空玻璃观察窗、先进的温湿度控制系统、安全保护措施以及用户友好的操作界面，使其具备了稳定可靠的测试环境和高精度的性能。中等容积适用于各种实验室和生产环境，是产品质量控制和研发测试的可靠选择。

产品适用于考察 电工电子产品、元器件、零部件及其材料在不同温湿度条件下，其耐潮湿能力，还可以作为在高低温环境下储存、运输和使用的适应性试验。

箱体结构

1.整个箱体采用整体结构。

2.箱体内侧采用1.0mmSUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

3.大门密封采用双层硅橡胶密封材料。

4.观察窗为多层导电膜钢化中空玻璃，尺寸大小为250×260mm为防止低温玻璃结霜，特设内置式特制发热丝环绕，并设有照明灯，为观察提供照明。

5.在箱体侧面设有带塞子的φ50mm测试孔，塞子材料为硅橡胶低发泡，能耐高低温，兼具保温效能。

6.在箱体工作室后侧设置有一个空气调节柜，在其间安装蒸发器、电加热器、加湿器、风机、风机蜗壳等设备。

7.温度传感器置于出风口。

8.试验箱内的送风方式为上送风下回风方式。

加热、加湿系统

1.加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。

2.蒸汽锅炉电加热加湿方法，铠装电加热管，PID控制方式，使用无触点周期脉冲调宽SSR（固态继电器）控制，设有水位控制装置，加热器防干烧装置。

控制系统

1.温度控制仪：采用液晶触摸屏温湿度控制器

2.传感器：PT100测温传感器。

3.控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。

4.在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温断电保护、漏电等保护。

5.控制系统设有方便用户的操作面板，设在试验箱左上部，设有电源、照明和各功能操作按键以及故障指示灯。

6.在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。

7.在电气控制系统中设有互锁装置，当循环风机没有启动或过载时加热和加湿系统不能启动。

执行标准

1.GB/T2423.3-2001

2.GB/T5170.5-96;

3.GB/T10586-89;

技术参数
