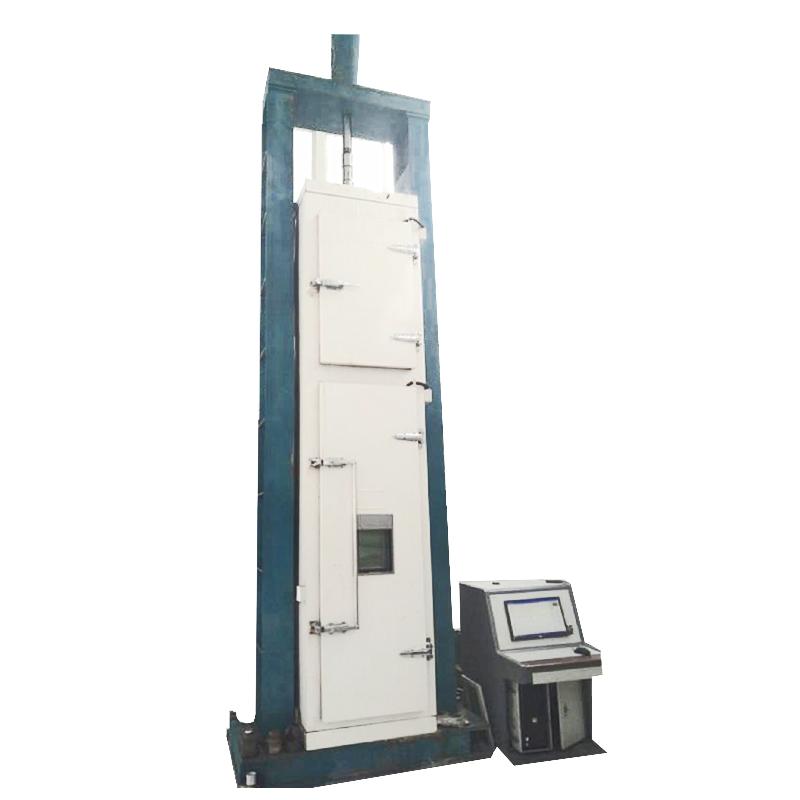

产品用途

产品适用于绝缘子材料在高低温环境条件下做冷却和加热循环并同时施加拉伸负荷的性能试验。

箱体结构

1. 箱体结构根据试件的大小而定制。

2. 箱体内侧采用1.0mm进口SUS304B不锈钢板，外侧采用1.0mm冷轧钢板喷塑，保温材料采用超细玻璃保温棉。

3. 大门密封采用双层硅橡胶密封材料。

4. 在箱体工作室设置有一个空气调节柜，在其间安装蒸发器、电加热器、风机、风机蜗壳等设备。

5. 温度传感器置于出风口。

6. 试验箱内的送风方式为上送风下回风方式。

机械性能负荷系统

设有机械性能拉伸装置，绝缘子元件承受四个24h冷却加温循环的同时，施加拉伸负荷，该负荷的大小保持在所规定的机电或及机械破坏负荷的60%～65%之间。

加热与制冷系统

1.加热器采用瓷架镍铬丝电加热器，此加热器热惰性小，寿命长。由仪表输出可控脉冲占空比PID信号，通过固态继电器来控制，控制平稳、可靠。

2.低温制冷采用法国“泰康”全封闭式压缩机机组。其它制冷部件如美国RANCO、SPORLAN、瑞士“ALFALAVAL”、丹麦DANFOSS、意大利CASTEL、日本鹭宫等原装进口大厂产品。使用R404A环保型制冷剂。

3.为确保系统安全运行，在系统中需设置高低压控制、超压、过载等保护系统。同时为了监测系统运行情况，在高低压端均需设有高低压表监测系统运行情况。

4.制冷量调节采用分流法。

控制系统

1.温度控制仪：采用7寸大屏幕真彩液晶触摸屏温控仪，控制准确、平稳，长期运转不漂移。

2.传感器：PT100测温传感器。

3.控制加热输出采用固态继电器过零触发，以降低噪声，减少污染，方便维修，提高控制精度。

4.在控制系统中需设有安全保护措施，包括：缺相保护、相序错误保护、相电压不平保护、风机过载保护、超温、断电保护、机组高压保护、机组过载保护、机组过温保护、漏电等保护。

5.控制系统设有方便用户的操作面板，设有电源、照明和各功能操作按键以及故障指示灯。

6.在系统中除了主控制器外，还设置一独立的超温保护器，即使主控制器出现故障，超温保护器也能可靠的断开加热电源以保护设备和试品的安全。

7.在电气控制系统中设有互锁装置，当循环风机没有启动或过载时制冷机组和加热系统不能启动，机组超高压、过载时制冷机组都将被禁止。

执行标准

GB／T 22708-2008 绝缘子串元件的热机和机械性能试验;；

技术参数
